Način vgradnje
• Vgradnja v montažne stene
• Vgradnja kot samostojni element za predstensko namestitev pri suhomontažnih stenah
• Za predstensko kotno namestitev
• Za univerzalno masivno vzidavo s stensko namestitvijo
Lastnosti

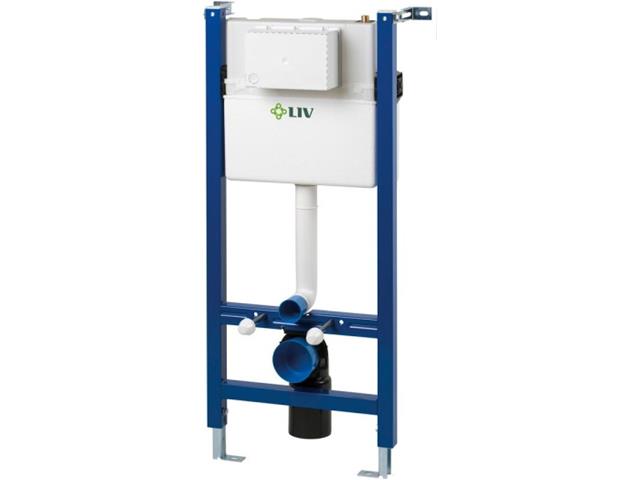

• Suhomontažni element za stensko straniščno školjko s podometnim kotličkom

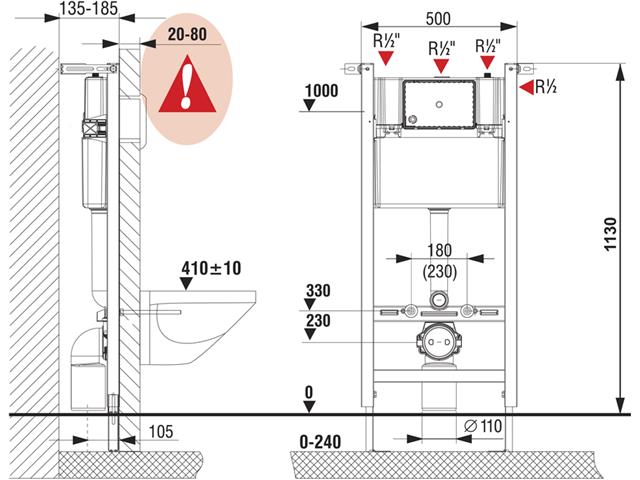

• Vgradna višina elementa: 113 cm
• Vgradna širina elementa: 50 cm
• Za aktiviranje spredaj
• Predviden za namestitev dvokoličinske aktivirne tipke
• Možnost namestitve aktivirne tipke start-stop
• Posoda kotlička, izdelana iz materiala PE-HD
• Kotliček izoliran proti kondenzaciji
• Tih polnilni ventil HMV (10 dB(A) pri 0,3 MPa)
Tehnični podatki
• Prostornina splakovalnika: 7,5 litra
• Armatura za dvokoličinsko splakovanje
• Velika količina vode: 5 l/6 l/7 l
• Mala količina vode: 3 l/4 l
• Priključitev dovoda za vodo: zgoraj levo, zgoraj sredina, zgoraj desno, s strani desno
• Nosilni okvir, izdelan iz profilov 40 × 40 mm
• Nosilni okvir površinsko zaščiten s prašnim lakiranjem v modri barvi
• Oporne noge – razpon od 0 do 24 cm
• Razpon nosilcev za predstensko montažo: od 12 do 20 cm
• Primeren za priključitev straniščne školjke z osno razdaljo 18 ali 23 cm
Izdelek vsebuje naslednje
• Montažni nosilni okvir
• Po višini nastavljive pocinkane oporne noge
• Po globini nastavljivi pocinkani nosilci za predstensko montažo
• Univerzalni priključek za vodo DN 15 (1/2˝) z vgrajenim kotnim ventilom
• Stensko odtočno koleno PE ø 90/110 mm s tesnilom
• Priključne dele za pritrditev straniščne školjke
• Druge dele, potrebne za pritrditev in priključitev izdelka
Opcija:
• Brez aktivirne tipke
• Mogoča namestitev aktivirnih tipk: Ruby Eco, Zircon Eco, Selenite Eco, Aplite Eco, Selenite, Aplite
Tehnična navodila za montažo - LIV-FIX-suhomontažni element s splakovalnikom 7512 za visečo wc-školjko, basic
Teža: 14970 g
Pakiranje: 2/zavoj (1.170 × 515 × 290 mm), 24/paleta (1.000 × 1.200 × 2.220 mm)
