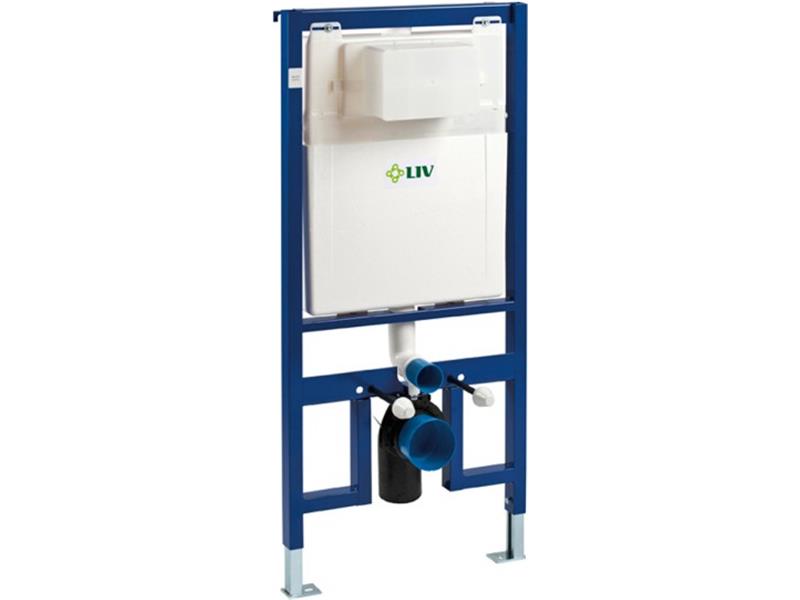

LIV-FIX – 9052 – Mediteran
Način vgradnje
• Vgradnja v montažne stene
• Vgradnja kot samostojni element za predstensko namestitev pri suhomontažnih stenah
• Za univerzalno masivno vzidavo s stensko namestitvijo
Lastnosti
• Suhomontažni element za stensko straniščno školjko s podometnim kotličkom

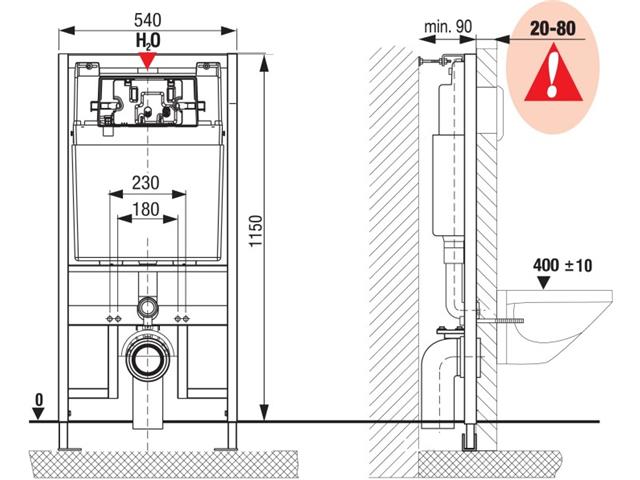

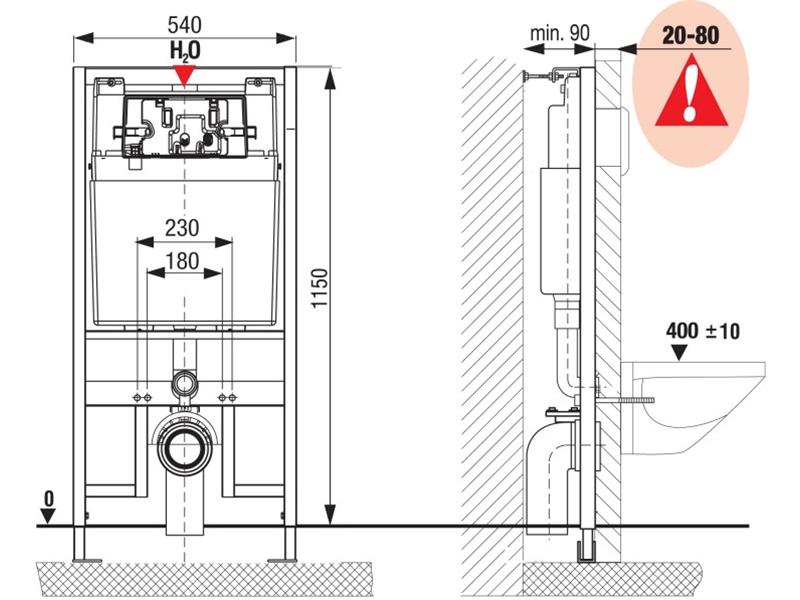

• Vgradna višina elementa: 115 cm
• Vgradna širina elementa: 54 cm
• Vgradna globina elementa: 9 cm
• Za aktiviranje spredaj
• Predviden za namestitev dvokoličinske aktivirne tipke
• Možnost namestitve aktivirne tipke start-stop
• Posoda kotlička, izdelana iz materiala PS
• Kotliček izoliran proti kondenzaciji
• Tih polnilni ventil
Tehnični podatki
• Prostornina splakovalnika: 9 litrov
• Armatura za dvokoličinsko splakovanje
• Velika količina vode: od 6 l do 9 l
• Mala količina vode: od 2 l do 5 l
• Priključitev dovoda za vodo: zgoraj sredina
• Nosilni okvir, izdelan iz profilov 40 × 30 mm
• Nosilni okvir površinsko zaščiten s prašnim lakiranjem v modri barvi
• Oporne noge – razpon od 0 do 20 cm
• Razpon nosilcev za predstensko montažo: od 9 do 14 cm
• Primeren za priključitev straniščne školjke z osno razdaljo 18 ali 23 cm
Izdelek vsebuje naslednje
• Montažni nosilni okvir
• Po višini nastavljive pocinkane oporne noge
• Po globini nastavljivi pocinkani nosilci za predstensko montažo
• Kotni ventil s priključkom DN 15 (1/2˝)
• Stensko odtočno koleno PE ø 90/90 mm s tesnilom
• Priključne dele za pritrditev straniščne školjke
• Druge dele, potrebne za pritrditev in priključitev izdelka
Opcija
• Brez aktivirne tipke
• Mogoča namestitev aktivirnih tipk: Ruby Eco, Zircon Eco, Selenite Eco, Aplite Eco, Selenite, Aplite
Tehnična navodila za montažo - LIV-FIX-suhomontažni element s splakovalnikom 9052 (Mediteran) za visečo wc-školjko
Teža: 12500 g
Pakiranje: 1 kos (1.160 × 540 × 148 mm), 24/paleta (800 × 1.200 × 2.300 mm)
